疊式污泥脫水機

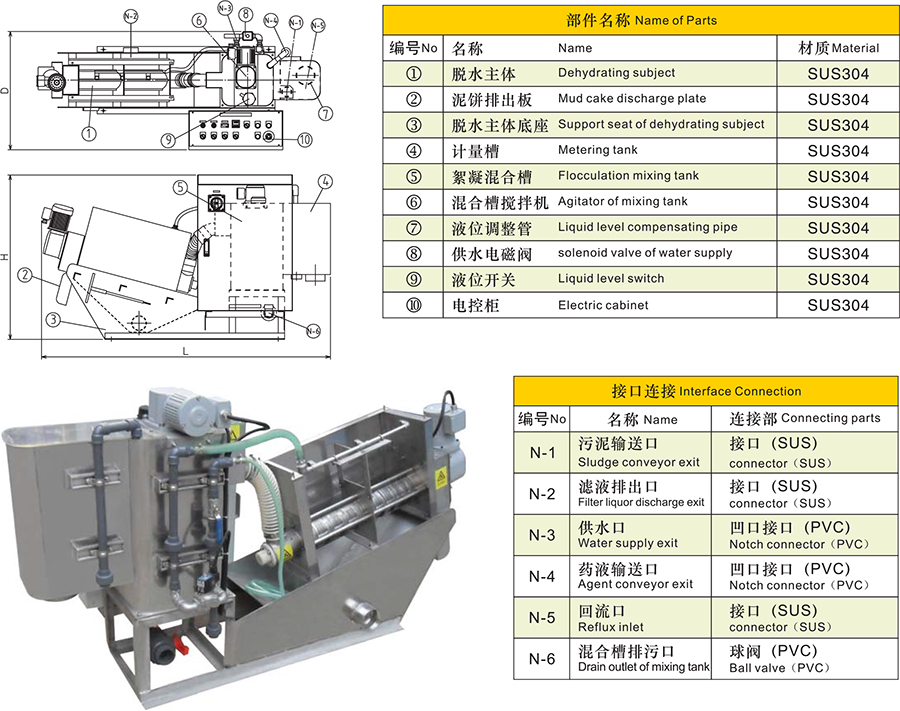

       疊式污泥脫水機的主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置。

        固定環和游動環之間形成的細小活動濾縫，過濾濾液，螺旋軸和環片形成的內腔充滿絮凝顆粒，向末端背壓板轉動過程輸送擠壓并形成泥餅。

        螺旋軸旋轉推動，不斷帶動游動環上下左右的運動清掃濾縫，防止堵塞。

1、疊式污泥脫水機適用于高、低濃度污泥的脫水。進行低濃度(2000mg/L)污泥 的脫水時，無需建設濃縮池、貯存池，降低建設成本，減少磷的 釋放和厭氧臭氣的產生。

2、不堵塞，減少沖洗用水量，節省水費，減少清洗用水回流造成的 內循環負擔。

3、電控柜、絮凝混合槽和脫水主體一體化，減少占地面積，安裝起 來簡單方便。

4、脫水機基本處于封閉作業，且處理穩定、及時，使現場臭氣減少 到*低，改shan工人的工作環境。

5、實現全自動24小時運行，減少操作工人的勞動強度。

6、螺旋軸運轉速度低，一分鐘為2-3轉，耗電低，現場基本沒有振 動和噪音。

7、機體幾乎全部采用不銹鋼材質，能夠*大限度延長使用壽命。更 換部件只有螺旋軸和游動環，使用周期長。

8、日常維護時間短，維護作業簡單。

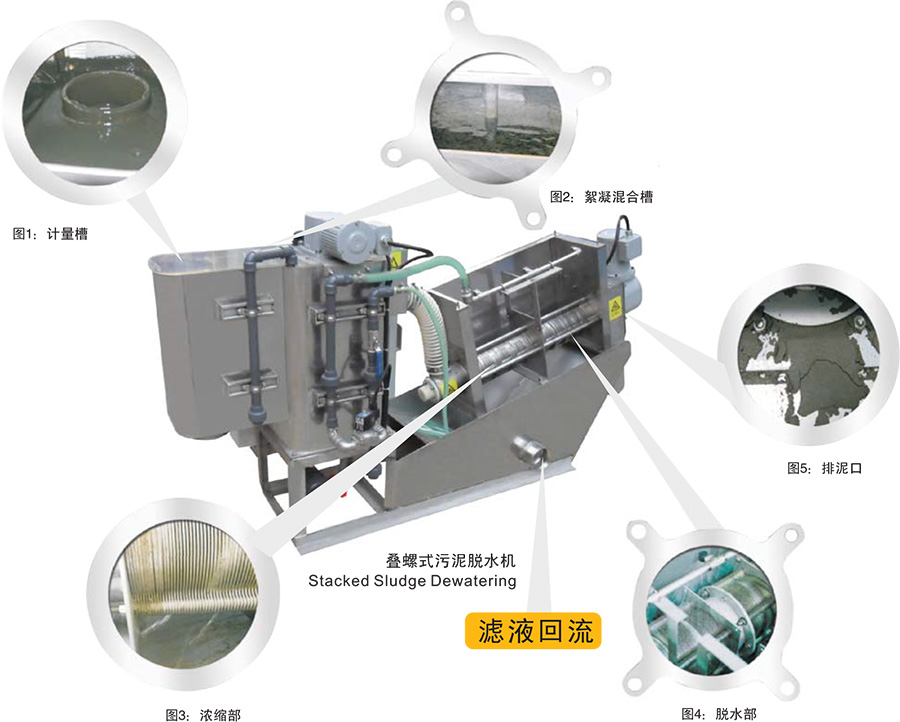

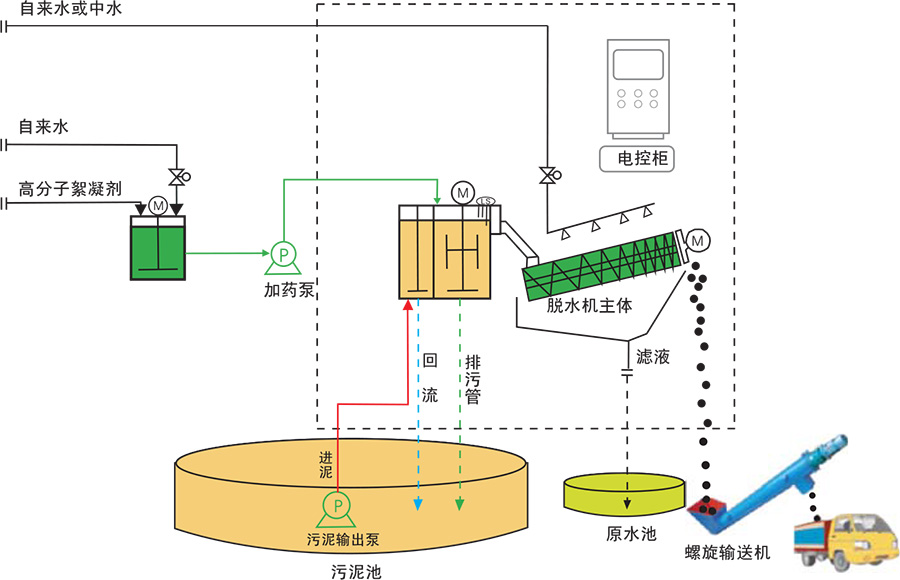

圖1、污泥池內的污泥通過污泥輸送泵，被輸送至 計量槽，通過調節計量槽內液位調整管調節進泥 量，多余的污泥通過回流管回流到污泥池。

圖2、污泥和絮凝劑在絮凝混合槽內，通過攪拌機 進行充分混合形成磯花，理想的磯花的直徑在5mm 左右。

圖3、磯花在濃縮部經過重力濃縮，大量的濾液從 濃縮部的濾縫中排出。

圖4、濃縮后的污泥沿著螺旋軸旋轉的方向繼續向 前推進，在背壓板形成的內壓作用下充分脫水。

圖5、脫水后的泥餅從背壓板與螺旋主體形成的空 隙排出。可以通過調節螺旋軸的轉動速度和背壓 板的空隙來調節污泥處理量和泥餅的含水率。 絮凝混合槽排污管只在清洗混合槽的時候才使用。
