隔膜計量泵的結構原理是怎樣的？

我們要知道，隔膜計量泵可以通過增加輔助閥和采用帶報警的雙層膜片，來使隔膜計量泵的運行更加的安全可靠，下面就讓我們一起來看看隔膜計量泵的結構原理是怎樣的。

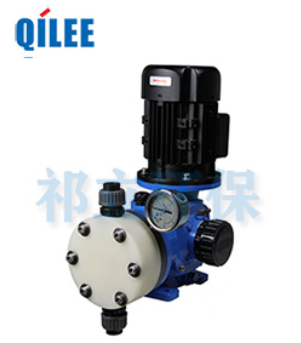

　　隔膜計量泵由電機、傳動機構及泵頭組成，具有零泄漏、高計量精度和低噪聲等特點，在石油、化工、制藥、輕紡等行業內具有很廣泛的應用，電機產生的旋轉運動會通過傳動裝置而轉變成柱塞的往復運動，柱塞在泵缸兩端點間作往復運動的時候，隔膜會在液壓油的帶動下交替地向兩邊彎曲，從而完成吸入和排出的工作過程。

　　實際上，隔膜式泵頭屬于輸送元件，其由操作室、液壓室和液壓油箱這幾部分組成，這幾部分之間是相互作用的，其中，操作室與計量流體會有一定的接觸，隔膜會將其與液壓室隔開，而柱塞、雙功能液壓閥和內裝式補油閥會將液壓室與液壓油箱隔開，其中雙功能液壓閥是由排氣閥和卸壓閥組成，排氣閥的主要作用是消除由于氣體在液壓室聚集而造成計量誤差，而卸壓閥主要的作用是對泵進行保護，以防止出現超壓的狀況。

　　在完成吸入行程后，隔膜壓向控制推桿，并將其推到后止點，此時補油閥與液壓室連通。若液壓室形成的真空達到設定值，補油閥打開，進行機械補油。液壓油由油箱補入到液壓室，以平衡由排氣閥和柱塞密封排泄到油箱中的油。
