自動加藥裝置的結構是怎樣的?

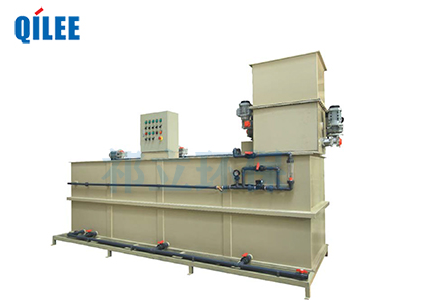

自動加藥裝置，主要有溶液箱、Y型過濾器、安全閥、背壓閥、止回閥、脈沖阻尼器、水位表、壓力表、控制柜、安裝平臺等組成一體化安裝在一個底座上。下面我們一起來看看自動加藥裝置的結構是怎樣的?

　　用戶只需將組合式加藥裝置安放在加藥間，將加藥管接好接通電源即可啟動投入運行，在運行過程中自動檢測流體的酸堿度智能判斷并加投相應的藥液，這種工廠化的整套裝置，可大大減少設計和現場施工的工作量，基本實現無人看管，對整機的質量、安全和現場投運提供了可靠的保證。

　　1、爐水加磷配鹽系統

　　磷酸鹽溶液的配制，加藥裝置將磷酸三鈉直接加入溶液箱加藥處，啟動攪伴機進行溶解，加磷酸鹽量的控制除手工控制外還可進行全自動控制，經PLC程控系統進行PID運算后由變頻器控制磷計量泵的量達到自動加藥的目的。

　　2、加氨系統

　　加氨系統可實現全自動控制；氨液的配制除手工配制外還可進行自動控制，當溶液箱液位低于設定值時，自動開啟溶液箱進水閥至高液位時自動關閉，加氨量的控制除手工控制外也可進行自動控制，加藥裝置經PLC程控系統進行PID運算后由變頻器控制加氨計量泵的加氨量達到全自動加藥的目的

　　3、加藥裝置主要由：混藥箱、攪拌系統、計量泵。（液位計、電控箱管路、閥門、安全閥、止回閥、壓力表、過濾器、底座、扶梯）可根據用戶實際要求配置。成套加藥設備根據所需藥劑濃度，在藥箱內配制，經攪拌器攪拌均勻后由計量泵（加藥泵）向投加藥點或的系統中輸送所配制的溶液。
